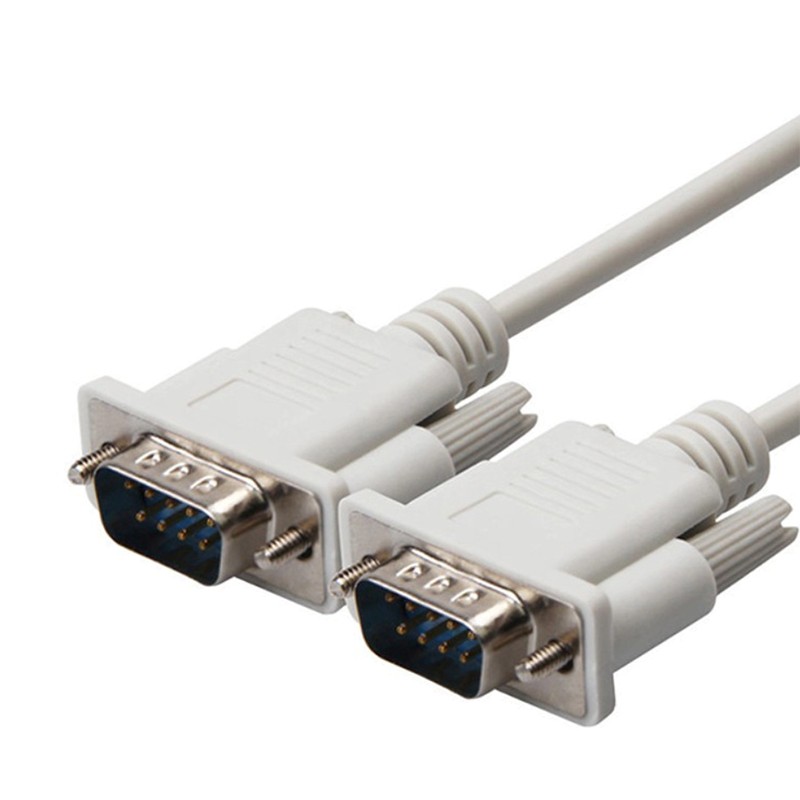

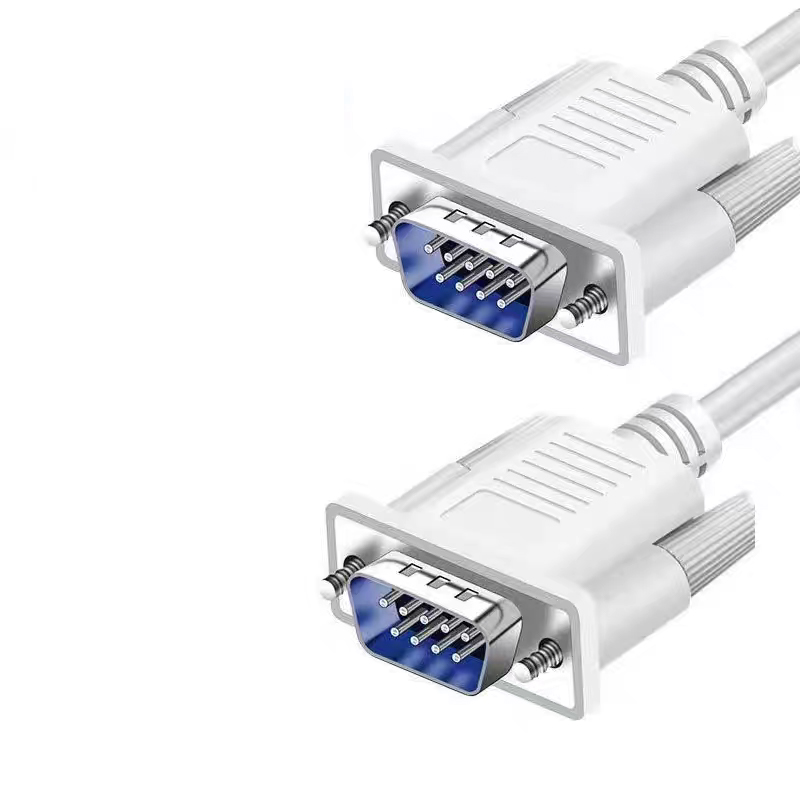

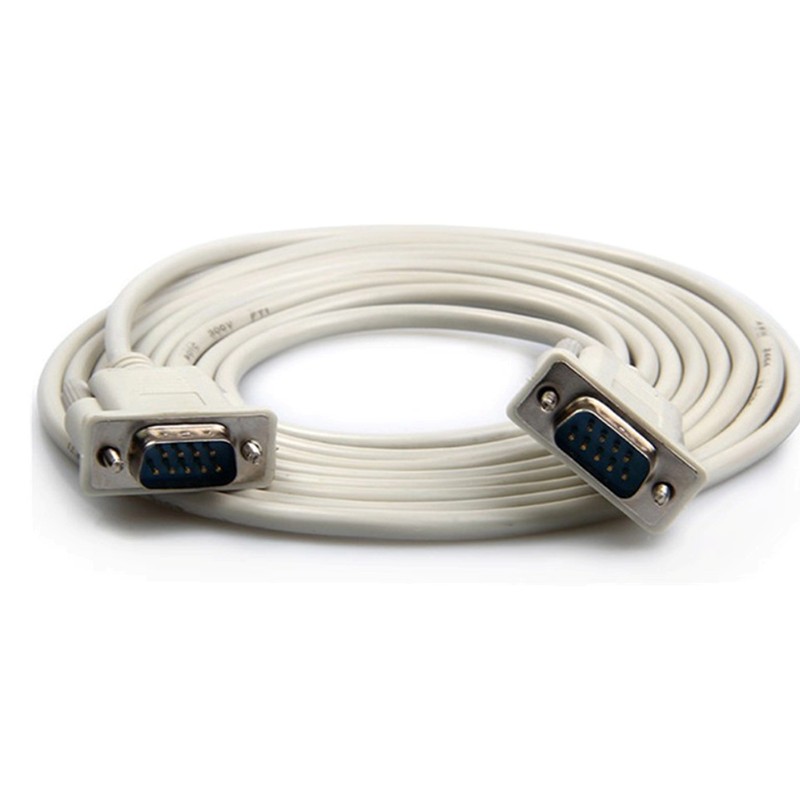

Le faisceau de câbles blindé pour connecteurs DB9 mâle-mâle est un assemblage de câbles dédié développé sur la base de câbles de connexion DB9 mâle-mâle standard, avec une structure de couche de blindage supplémentaire. Sa fonction principale est de supprimer les interférences électromagnétiques (EMI) et les interférences radiofréquences (RFI), garantissant une transmission de données série stable, et il est particulièrement adapté aux environnements électromagnétiques complexes. Le conducteur est principalement constitué de cuivre sans oxygène (OFC) ou de cuivre étamé sans oxygène : le cuivre sans oxygène a une pureté élevée (≥99,95 %), une excellente conductivité électrique et une faible résistance, ce qui peut réduire l'atténuation du signal pendant la transmission et est idéal pour la communication série moyenne et longue distance ; Le traitement d'étamage améliore la résistance à l'oxydation et à la corrosion, prolonge la durée de vie du faisceau de câbles et améliore la stabilité de la soudure.
Le faisceau de câbles blindé du connecteur mâle-mâle DB9 se distingue par ses matériaux de base de première qualité et ses caractéristiques de performance exceptionnelles : les conducteurs sont fabriqués en cuivre sans oxygène (OFC) de haute pureté ou en cuivre étamé sans oxygène, le premier offrant une excellente conductivité électrique et une faible résistance, minimisant l'atténuation du signal lors de la transmission à moyenne et longue distance, tandis que le second améliore la résistance à l'oxydation et la stabilité de la soudure ; la couche isolante est fabriquée à partir de PVC, de PE ou de plastiques fluorés haut de gamme, répondant aux exigences d'isolation et de résistance à la température dans divers scénarios d'application ; la couche de blindage adopte principalement une structure tressée en fil de cuivre ou en feuille d'aluminium, certaines variantes bénéficiant d'une conception à double blindage qui, lorsqu'elle est associée à des fils de mise à la terre, peut supprimer efficacement les interférences EMI et RFI ; le noyau du connecteur bleu est principalement composé de PBT + 30 % de fibre de verre, qui combine une résistance d'isolation élevée, une résistance aux températures élevées et des propriétés anti-déformation. Dans l'ensemble, le faisceau de câbles offre les avantages d'une transmission stable, d'une forte capacité anti-interférence et d'une excellente durabilité, ce qui le rend adapté aux environnements électromagnétiques complexes tels que l'automatisation industrielle et le débogage de réseau.
Ce produit offre une excellente sécurité électrique, une durabilité environnementale, une facilité d'assemblage et une commodité de maintenance : sa résistance d'isolation élevée et sa capacité de tenue à la tension peuvent supprimer efficacement la diaphonie, ce qui le rend approprié pour la transmission de signaux de bas niveau de protocoles série tels que RS-232/485/422 ; le matériau PBT renforcé de fibre de verre présente une résistance à l'humidité et à la corrosion chimique, qui s'adapte à des conditions de travail complexes telles que les sites industriels, les applications marines et automobiles ; la conception précise du positionnement du sténopé empêche la déviation des bornes pendant le soudage ou le sertissage, améliorant ainsi l'efficacité de l'assemblage des faisceaux de câbles et des PCB ; l'identification visuelle bleue facilite le dépannage rapide de l'interface et réduit le temps de mise en service et de maintenance de l'équipement.
Ce faisceau de câbles blindé offre une large gamme d'applications typiques : dans l'automatisation industrielle, il permet la communication série pour les automates programmables, les écrans tactiles IHM et les machines-outils CNC, résistant efficacement aux interférences EMI des convertisseurs de fréquence, moteurs et autres équipements ; dans le débogage des périphériques réseau, il convient à la configuration du port de console des routeurs et des commutateurs, garantissant une transmission précise des commandes dans l'environnement multi-périphérique complexe des salles informatiques ; en matière de sécurité et d'instrumentation, il prend en charge l'acquisition de données pour les contrôleurs d'accès, les caméras série et les compteurs de test, réalisant une transmission stable des signaux de bas niveau ; Parallèlement, il répond aux exigences opérationnelles de l'électronique automobile et marine et, grâce à sa résistance aux vibrations et au brouillard salin, il est idéal pour le fonctionnement à long terme d'appareils série tels que les GPS et les enregistreurs de conduite.
|
Nom de la pièce |
Nom du matériau et spécifications |
|
Modèle de produit |
DB mâle à mâle |
|
Actuel |
5A |
|
Tension nominale |
C.C 500 V |
|
Placage |
Plaqué Or |
|
Matière plastique |
PBT + 30 % renforcé de fibre de verre |
|
Résistance d'isolation |
≥ 1000 MΩ |
|
Utiliser le temps |
500 à 1 000 fois |
|
Classement au feu |
UL94V0 |
|
Plage de température |
-55℃à105℃ |
|
Méthode de câblage |
soudage |
|
Calibre de fil |
28AWG-26AWG |
|
Genre |
Mâle |
